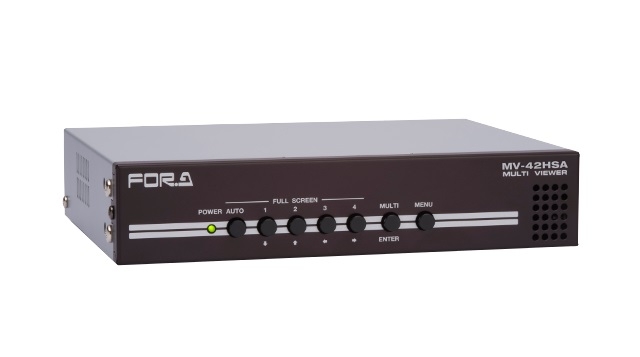

HD/SD-SDI信号4画面分割

商品名 HD/SD-SDI信号4画面分割
メーカー FOR.A
機種 画面分割器
型番 MV-42HSA
レンタル価格 7,000円(税抜き)

特徴

MV-42HS改良モデル。
従来のHD-SDI、SDI-SDI、アナログコンポジット入力に加え、3G-SDI(Level-A)入力に対応。
また、4K(QFHD)の制作環境において、HDモニター、PCモニターに表示するための
モニタリング用ダウンコンバーターとしても使用できます。

4K QFHD(3G-SDI×4入力)をHD-SDIおよびDVI-D(1920×1080i または 1280×720p)として
出力可能。

仕様

●ビデオ入力
下記いずれかを4入力(混在入力、非同期入力可能)
3G-SDI
・3Gbps 75Ω BNC
・カラーフォーマット:YCbCr(4:2:2)
・量子化ビット:10-bit

HD-SDI
・1.485Gbpsまたは1.485/1.001Gbps 75Ω BNC
・カラーフォーマット:YCbCr(4:2:2)
・量子化ビット:10-bit

SD-SDI
・270Mbps 75Ω BNC
・カラーフォーマット:YCbCr(4:2:2)
・量子化ビット:10-bit

ビデオフォーマット
1080/60p、1080/59.94p、1080/50p(Level-A/B)
※3G-SDI(Level B)は 1920×1080 のみサポート
1080/60i、1080/59.94i、1080/50i、1080/30p、1080/30PsF、1080/29.97p、1080/29.97PsF、
1080/25p、1080/25PsF、1080/24p、1080/24PsF、1080/23.98p、
1080/23.98PsF、720/60p、
720/59.94p、720/50p、720/24p、720/23.98p、525/60(NTSC)、625/50(PAL)


●ビデオ出力
HD-SDI
・1.485Gbpsまたは1.485/1.001Gbps 75Ω BNC×1
・カラーフォーマット:YCbCr(4:2:2)
・量子化ビット:10-bit
※エンベデッドオーディオは非対応です。

DVI-D
・DVI-D コネクタ×1
・カラーフォーマット:RGB
・量子化ビット:8-bit
※HDCPは非対応です。

ビデオフォーマット
1080/59.94i、1080/50i、720/59.94p、720/50p
※入出力ビデオ間のフレームレートコンバート機能はありません。
入出力ビデオ間のフレームレートの差により、
同じフレームを2階出力する場合や、フレームを飛ばす場合があります。

入出力ディレイ 最大1.5フレーム


●一般
画面表示 1画面、左右2分割画面、4分割画面
レベルメータ表示
・HD-SDI/SD-SDI入力のエンベデッドオーディオのレベルメータ表示(最大8チャンネル)
※3G-SDI(Level-B)の場合、オーディオはLink Aのみ対応。
Link Bは非対応。

タイムコード表示 3G-SDI/HD-SDI/SD-SDI入力のエンベデッドタイムコードの表示
タイトル表示
各入力に1行×16文字のタイトル表示
文字の種類:英数字、カナ、記号、漢字 ※全角文字のみ表示可能
消費電力 22VA(11W)(100V使用時)、27VA(12W)(200V使用時)
外形寸法 212(W)×44(H)×161(D)mm
質量 1.16kg

付属品

・本体
・ACアダプター
・ACケーブル
・取扱説明書

備考
